Оптические HD И ULTRA HD коммутационные панели
Модульные и слайдерные кассетные HD и Ultra HD коммутационные панели для ЦОД с плотностью до 192 волокон на 1U
В состав оптической подсистемы СКС DATALAN вошли новые модульные кассетные HD и Ultra HD коммутационные панели.
Панели DATALAN достигают плотности до 192 LС или 144 LC коннектора на 1U. Благодаря плотности до 192 LC коннекторов на 1U такие панели являются одними из самых высокоплотных решений для построения систем передачи данных в ЦОД. Плотность волокон на 1U может достигать, например, 144 волокна на 72 Duplex LC либо до 3456 волокон на коннекторах MTP48. Решения на 192 волокна на 1U являются претерминированными, панели доступны как прямые, так и угловые для удобства боковой организации коммутационных шнуров.

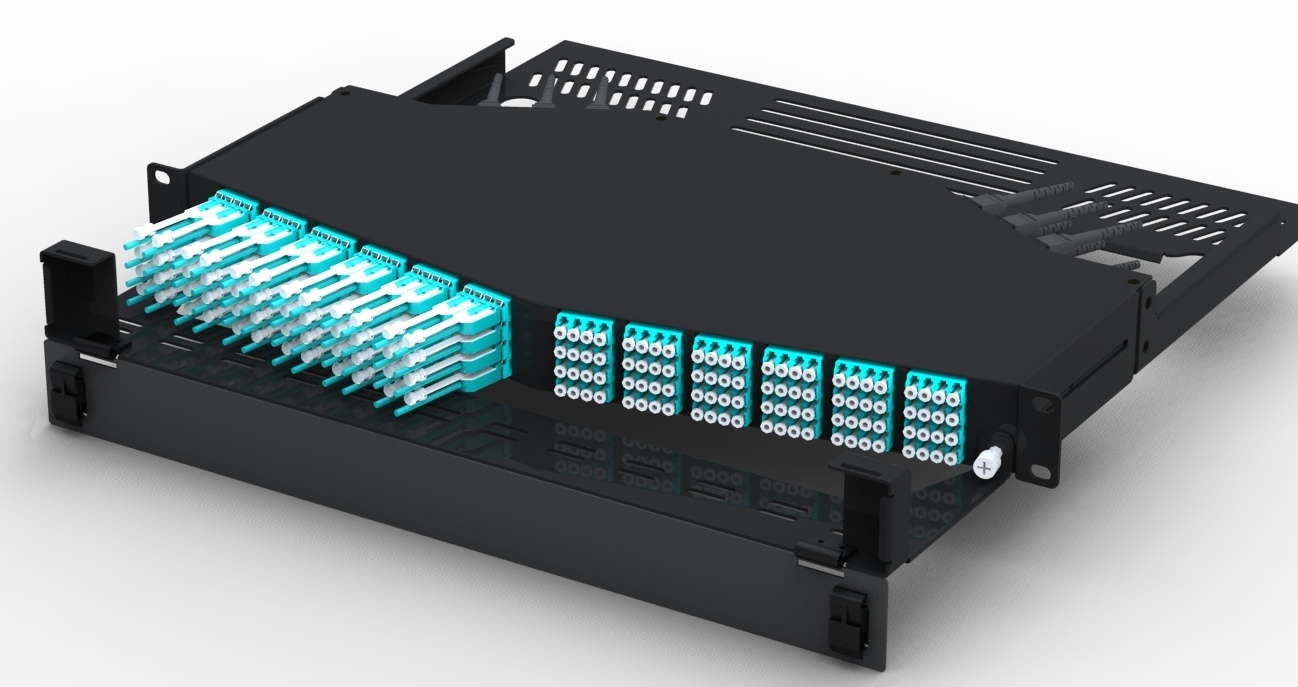

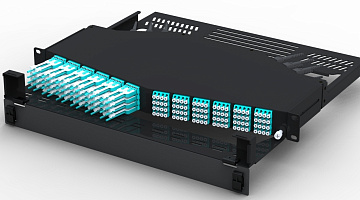

Слайдерные Ultra HD панели имеют 3 выдвигающихся направляющих (лезвия), которые позволяют установить 4 кассеты MPO12 или 6 кассет MPO8 на 1 лезвие, что дает 72 MTP/MPO адаптера на 1U.
Кассеты устанавливаются и демонтируются для обслуживания как с фронтальной, так и с тыльной сторон кроссового пространства. Имеющийся выбор кассет, в том числе и для сварных соединений, позволяет решать практически любые задачи по коммутации оптических соединений.
Уникальность данного решения заключается в том, что в одном лезвии доступна одновременная установка кассет различных типов MPO12 и MPO8 (2+3, соответственно) в нужной конфигурации, в зависимости от технических условий и задач проекта.

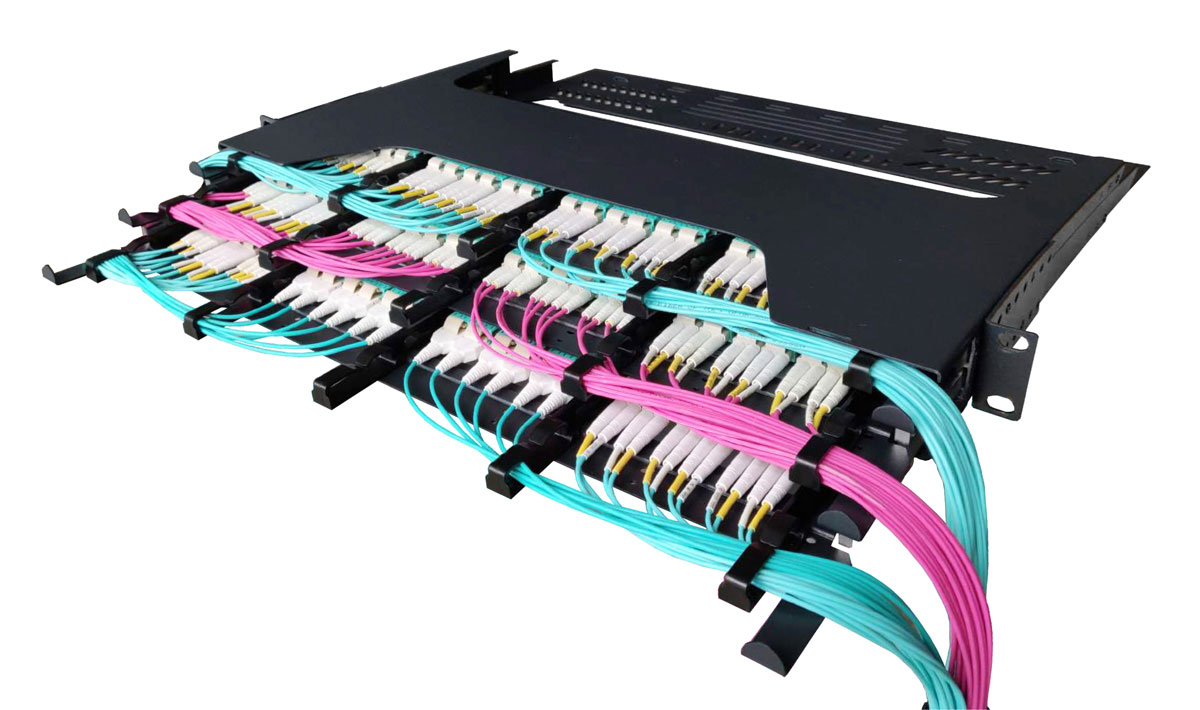

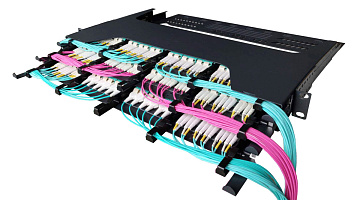

Также хорошо исполнена кабельная организация для укладки коммутационных шнуров, которые закрываются фронтальной крышкой с маркировочным пространством на ее внутренней стороне.
Плавное и свободное движение лезвий при монтаже и обслуживании слайдерной Ultra HD панели достигается применением металлических подшипников.

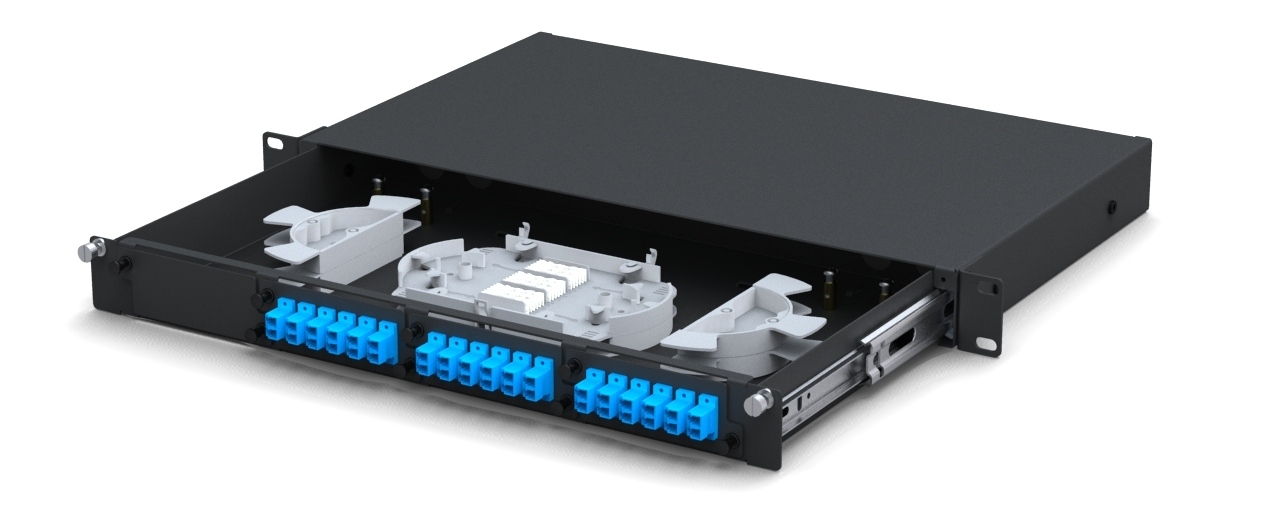

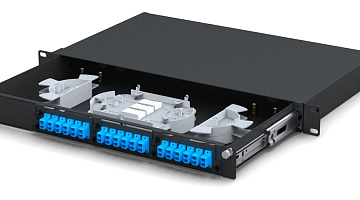

Модульные HD панели позволяют устанавливать от 3 до 6 кассет на 1U и иметь плотность до 120 LC на 1U или 288 LC на 2U.
Данное решение позволяет сочетать различные типы соединений, в том числе оптические, медные Keystone форм-фактора и другие. Также отдельные модульные панели могут использоваться в гибкой конфигурации как с проходными адаптерами, так и для сварных соединений одновременно.
